电感封装

发布时间:2009-12-02-22620

封装在电子技术中一种专业术语。指的形状及体积大小,重要部位用具体的数据来标示。做PCB Layout时就要做一个元件封装的元件库,这个元件封装的尺寸将与元件本身的尺寸正公差一样,或比元件本身尺寸稍微大一点点。做物料清单中如果把封装描述清楚,可以减少用错材料的机率。电感的封装形式也就是指是电感的形状及体积大小的一种描述,电感封装根据每一个生产厂家不一家,描述方式也有不一样,一般包括贴片电感封装与插件电感封装。
插件电感封装有:PK0345、PK0406、PK0507、PK0608、PK0610、PK0810、PK0912、PK1012、PK1016、PK1415......;PK指的是工字电感系例,0406指的是不包括外被,直径是4mm 高度是6mm.

工字电感尺寸
贴片电感:0402、0603、0805、1206、CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105、CDR1608 CDR1813、CDR3308、CDR3316、CDR3340、CDR5022、2D11、2D18、3D16、3D28、4D18、4D28、5D18、5D28、6D28、6D38、8D28、8D38......0402、0603、0805、1206指的是叠层电感,CD32、CD43、CD52、CD53、CD54、CD73、CD75、CD104、CD105中CD指的是贴片的工字电感,32指的是直径3.5 高度2.3;43指的是直径4.5 高度为3.2

贴片功率电感封装图片

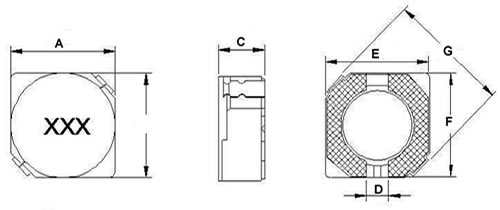

大功率屏蔽电感封装图片

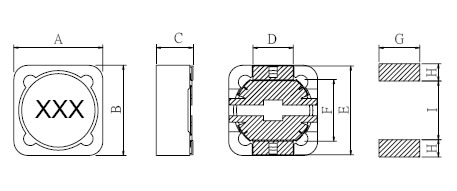

屏蔽电感封装图片

电感封装尺寸下载:
