工字电感

发布时间:2016-09-20-43547

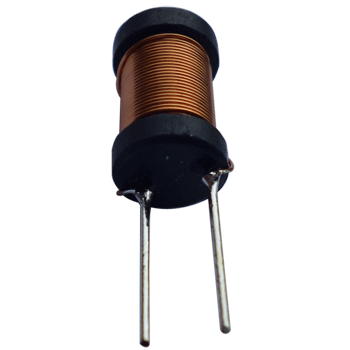

工字电感实物图片

    工字电感是由工字形磁芯骨架跟漆包铜线组成的电磁感应元件。是可以将电信号转换成磁信号的元器件。工字电感本身就是一个电感。它的由来主要是工字电感的骨架外型,近似于一个“工”字形状。在“工”的槽内绕上线圈。线圈的二个头接到引脚上,镀上锡保证线圈的二个引脚焊接良好,外面再包上保护套管就形成了一个工字电感,工字电感的成品外形跟电解电容有点相近。

工字电感的特点:具有高功率及高磁饱和性,低阻抗、体积小的特点。

产品应用:节能灯、防盗器、MODEN、LED、MP3、数码相机、PDA掌上电脑、电源模块、EL背光、网络通讯、电子玩具、卫星接收机、通信设备、传真机等。

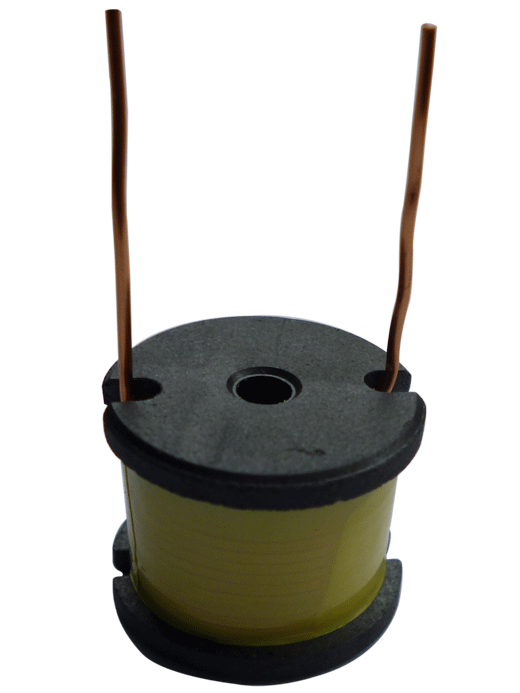

工字电感内部绕线图
对等电路图:

 工字电感电气原理图

 工字电感选购时,注意磁芯要好,线径要粗一些。

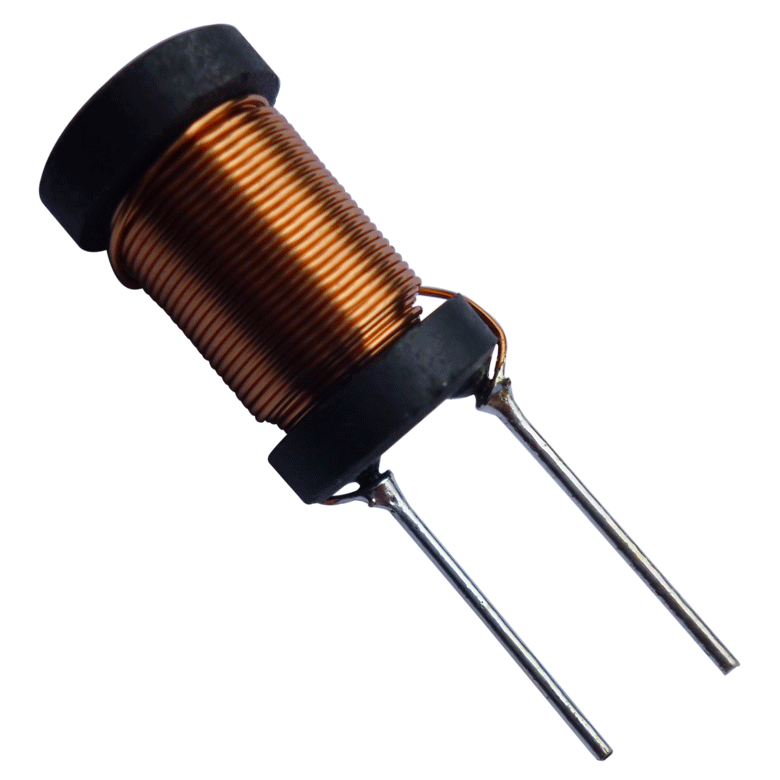

10*16工字电感不带套管

工字电感的作用

1、储能,在电源中做滤波作用,,使电显源更加稳定

2、振荡,在开关电路中组成振荡组件,做升压作用

3、抗干抗,在电源中做扼流圈作用,做差模电感,防止电源中谐波成分污染电网,也阻止电网中的谐波成份干扰到电源,起到稳定的作用

大功率大电流音频工字电感器18*14-150uH

工字电感规格型号:

PK0406、PK0608、PK0810、PK0912、PK1012、PK1016、PK1216、PK1415、PK1618、PK1822、PK3W0406、PK3W0608、PK3W0810......

>>查看工字电感规格型号

工字电感封装尺寸

PK0406:直径:4.5mm,本体长度7.5mm;PK0608:直径:6.5mm,本体长度9.5mm;PK0810:直径:8.5mm,本体长度10.5mm;......

>>查看工字电感封装尺寸

工字电感磁芯规格特性


交流初导率、相对损失、导磁率相对温度系数、居里温度、饱和磁束密度、矫顽磁力、殊留磁束密度

>>查看工字电感磁芯规格特性
