色环电感识别方法,色环电感识别顺序

发布时间:2014-12-16-29317

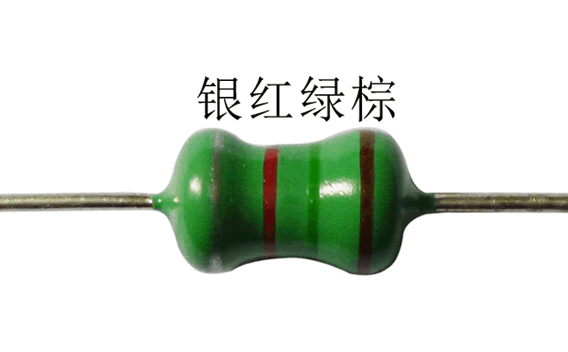

1.5mH AL0510色环电感

文章主题: 色环电感识别方法;色环电感识别顺序

电感是最常见、最基础的电子元件之一。电感的作用是产生磁场,通低频阻高频的作用,因此,电感器常常在电子电路中用来滤波、储能、振荡。
电感是衡量线圈产生电磁感应能力的物理量。给一个电感线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过。通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大。实验证明,通过线圈的磁通量和通入的电流是成正比的,它们的比值叫做自感系数,也叫做电感。如果通过线圈的磁通量用φ表示,电流用I表示,电感用L表示,那么
L= φ/I
关于电感的单位: 电感的单位是亨(H),也常用毫亨(mH)或微亨(uH)做单位。1H=1000mH,1H=1000000uH。 ,1H=1000000000nH。

1 、颜色和数字的对应关系: 首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。

颜色
绿
数字
1
2
3
4
5
6
7
8
9
0

“四色环”读数规则

所谓“四色环电感”就是指用四条色环表示感值的电感。从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“ 0 ”的个数。所谓“从左向右”,我们是指把电感象图中所画的样子放置——四条色环中,有三条相互之间的距离*得比较近,而第四环距离稍微大一点。如下图:
但是说实在的,现在的电感产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电感的第四环,不是金色,就是银色,而不会是其它颜色;这样你就可以知道那一环该是第一环了。

四色环表示法规则如下表:

颜色 绿
第一位有效值 ' ' ' 0 1 2 3 4 5 6 7 8 9
第二位有效值 ' ' ' 0 1 2 3 4 5 6 7 8 9
第三位倍 乘 ' 10 -2 10 -1 10 0 10 1 10 2 10 3 10 4 10 5 10 6 10 7 10 8 10 9
第四位误差/% ±20 ±10 ±5 ' ' ' ' ' ' ' ' ' '

请看下面例子:

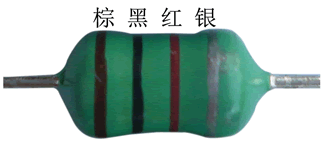

色环电感



'
1
0
2 个 0
'
10 %

第一环:棕——代表1
第二环:黑——代表0
第三环:红——代表2个0,但是第三环的“2”并不是“有效数字”,而是表示在前面两个有效数字后面 添加“零”的个数。

由此看来,这个电感的感值应该是1000,单位是什么?在色环电感中,一律默认为“微享”(电感的基本单位,符号是UH)。
上述电感的阻值是: 1000 UH(102)

那么, 第四环 又是什么意思?第四环表示电感的“精度”,也就是感值的误差。金色代表误差±5%,银色代表误差±10%。对270Ω而言,±10%的误差,意味着这个电阻实际最小的阻值是270*(1-0.1)=243UH;最大不会超过270*(1+0.1)=297UH。

在识别四色环电感时,有两个情况要特别注意:

1 、当第三环是黑色的时候,这个黑环代表0的个数,几个0?是0个“0”,也就是“没有0”,不添加“0”。如:

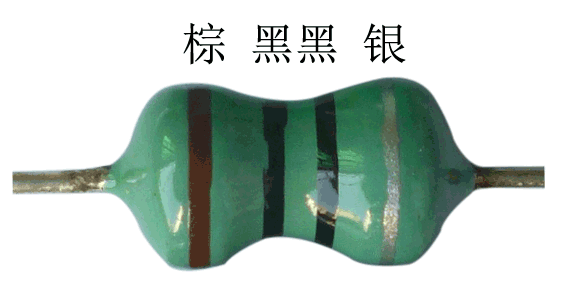

色码电感



'
1
0
0 个 0
'
±10%

感值是: 10uh而绝不100uh !;
通过以上的方法,我们就可以知道色环电感基本识别法,色环电感怎么识别。

色环电感计算器
色环电感计算器:只要把颜色填进去就能识别电感量很方便

色环电感识别顺序:

AL0510-182K

如上图色环电感有四个颜色:棕灰红银,其识别顺序色是棕灰红银还是银红灰棕呢,正确的识别顺序是:棕灰红银。根据色环电感的基本识别原则,第一环,第二环是为实数,倒数第二环是倍乘,最后一环是为误差数,色环电感的实际使用电感量范围是UH级mH级也就是最大的电感量也是几十mH也就是说倒数第二环的颜色只有银、金、黑、棕、红、橙这六种颜色。最后一环为误差:色环电感的误差正常使用的±10%居多,其次±5%一小部分,所以最后的颜色只有银金二种颜色

总结上面的分析:
一、看四色环中的首尾色环中有没有银色,或金色,有这二种颜色中的其中一种颜色则为第最后一色环.不是这二种颜色中的其中一种则为第一环。大部份色环电感都可以用这个方法识别顺序
二、如果第一步骤不能识别,则要综合看色环,首尾的第二环中的哪一条环出现为白、灰、紫、兰、绿、黄,则为第二环。

色环电感用什么代换,首先从色环电感内部结构来看,色环电感是材质是磁芯、铜线、胶水、颜料,磁芯的材质跟卧式工字电感,及工字电感的材质是一样的,电气特性也是一样。如下图色环电感内部实物图。色环电感跟工字电感主要区别:色环电感的电感值可以按照颜色直接读取,而且密封防潮性好。而工字电感的电感量大部份情况下不印在电感本体上不可以直接读取,保护磁芯铜线的外套用的是UL管之类的热缩管,不能防潮。综上二个区别,如果产品对防潮性不用特殊处理,可以用工字电感直接代用。

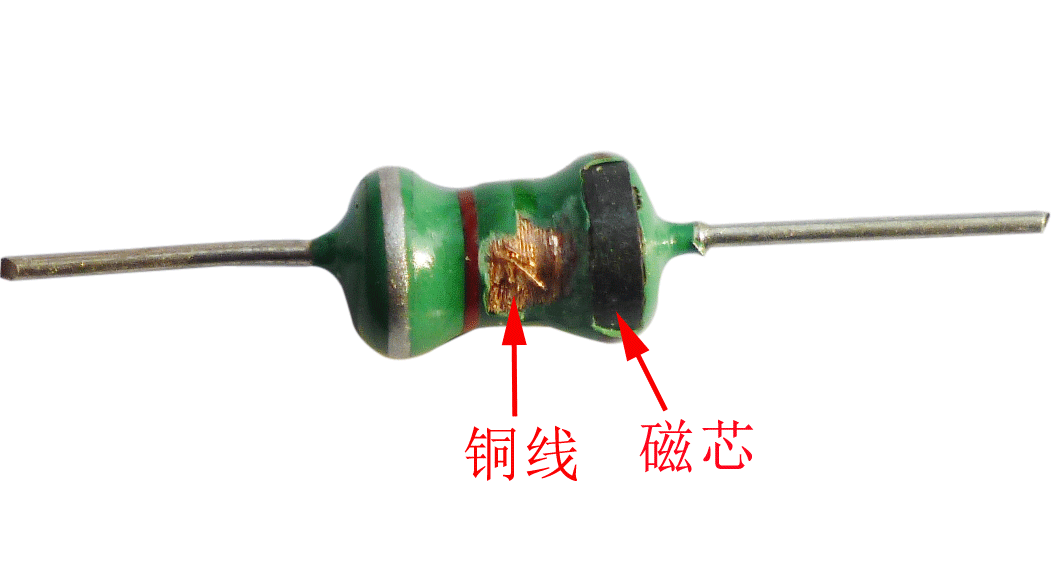

色环电感内部图





色环电感内部磁芯及铜线

卧式工字电感



卧式工字电感图片
