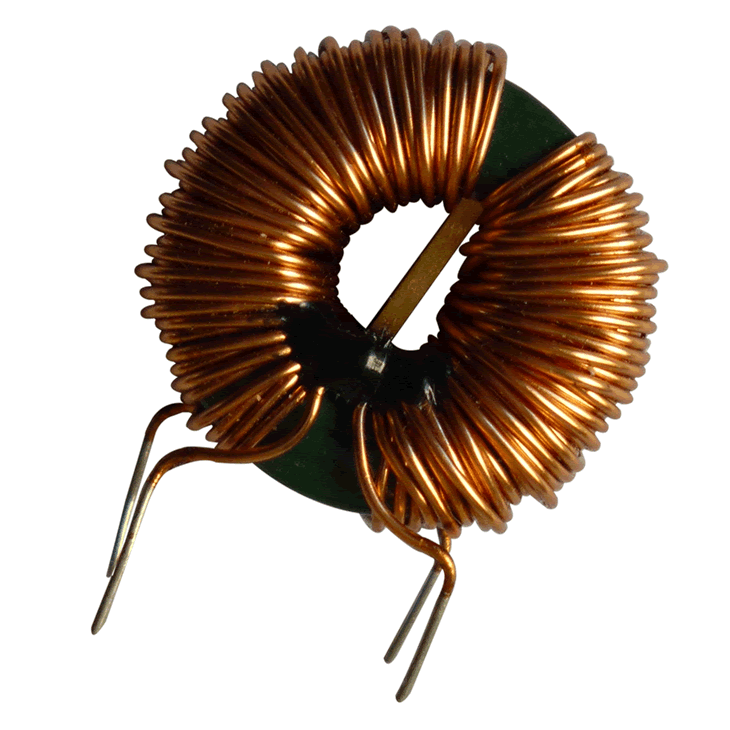

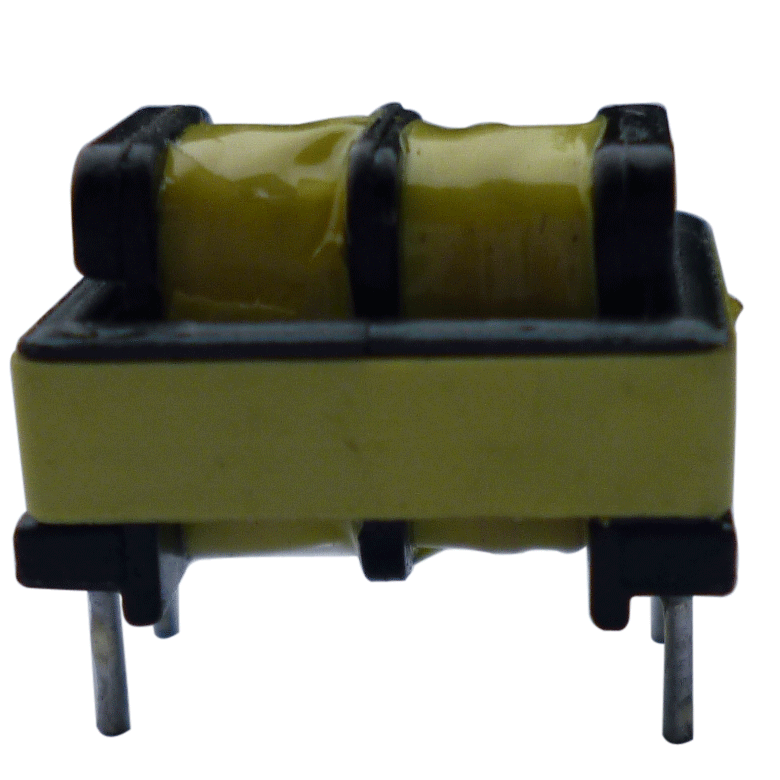

欣永电子专业生产共模电感,共模扼流圈产品规格类别齐全,提供各种共模电感器规格产品,品质优良,常用系列有磁环共模电感,UU系列骨架共模电感。
1、骚扰电磁场在线-线之间产生差模电流,在负载上引起干扰,这就是差模干扰;骚扰电磁场在线-地之间产生共模电流,共模电流在负载上产生差模电压,引起干扰,这就是共模的地环路干扰。
2、抑制共模干扰的滤波电感叫共模电感;抑制差模干扰的滤波电感叫差模电感。
3、共模电感是双线双向;差模电感是单向的。
4、共模电感是绕在同一铁心上的圈数相等、导线直径相等、绕向相反的两组线圈;差模电感是绕在一个铁心上的一个线圈。
5、共模是两个绕组分别接在零线和火线上,两个绕组同进同出,滤除的是共模信号;差模是一个绕组 单独接在零线和火线上的滤波电感器只能滤除差模干扰。
6、共模信号: 分别在零线和火线上的两个完全相同的信号 他们都通偶合和地形成回路;差模信号:是和有用信号同样的回路
7、共模电感的特点是:由于同一铁心上的两组线圈的绕向相反,所以铁心不怕饱和。市场上用的最多的磁芯材料是高导铁氧体材料。   差模电感的特点是应用在大电流的场合。由于一个铁心上绕的一个线圈,当流进线圈的电流增大时,线圈中的铁心会饱和,因此市场上用的最多的铁心材料是金属粉心材料。特别是铁粉心材料(由于价格便宜)。
