电感的测量方法

发布时间:2014-12-31-11608

首先理解一下,测量的定义,为什么要测量,测量是按照某种规律,用数据来描述观察到的现象,即对事物作出量化描述。测量是对非量化实物的量化过程。总结一下:就是一个量化的过程,为什么要量化呢,量化后就可以记录下来,做为一个照参物体,形成一个标准化管理,方便于大家交流,记忆。具有一个统一性的管理。电感测量,也就是测量电感量,品质因数,额定电流、直流阻抗及电感封装的尺寸大小,耐温及可焊性。
电感器电气性量,简单的可以用万用表,测试电感直流阻抗,通断情况,(最好有一个良品做参照物与被测试品值做比较)但如果电感内部有匝间短路就比较难测试出来。所以用万用表只能粗略的测量出其好与坏,如果有条件的话可以用电桥进行电感量的测试,品质因素,及额定电流、直流阻抗的测试。
电感封装尺寸大小,则用卡尺依据电感尺寸图对尺寸大小一一进行测量。看其是否在对应的尺寸误差公差之内。
其可焊性是否良好,最好是装被测试品直接过波峰炉,看经过波峰炉后的电感焊接情况,可焊性是否良好,也不是电感单方面的问题,可焊性跟锡、助焊剂有关,波峰温度有密切关系。下面介绍一下简单的电感测量方法:

1.准备工作:电感测试工具(电感测量仪器TH2810或1062)

TH2810电感测量仪器

如上图:电感测量仪器一台,接通电源按下电源开关键,仪器进入自检状态(3-5秒),开机后,让机器预热一段时间。

2.电感测试量设定介面:

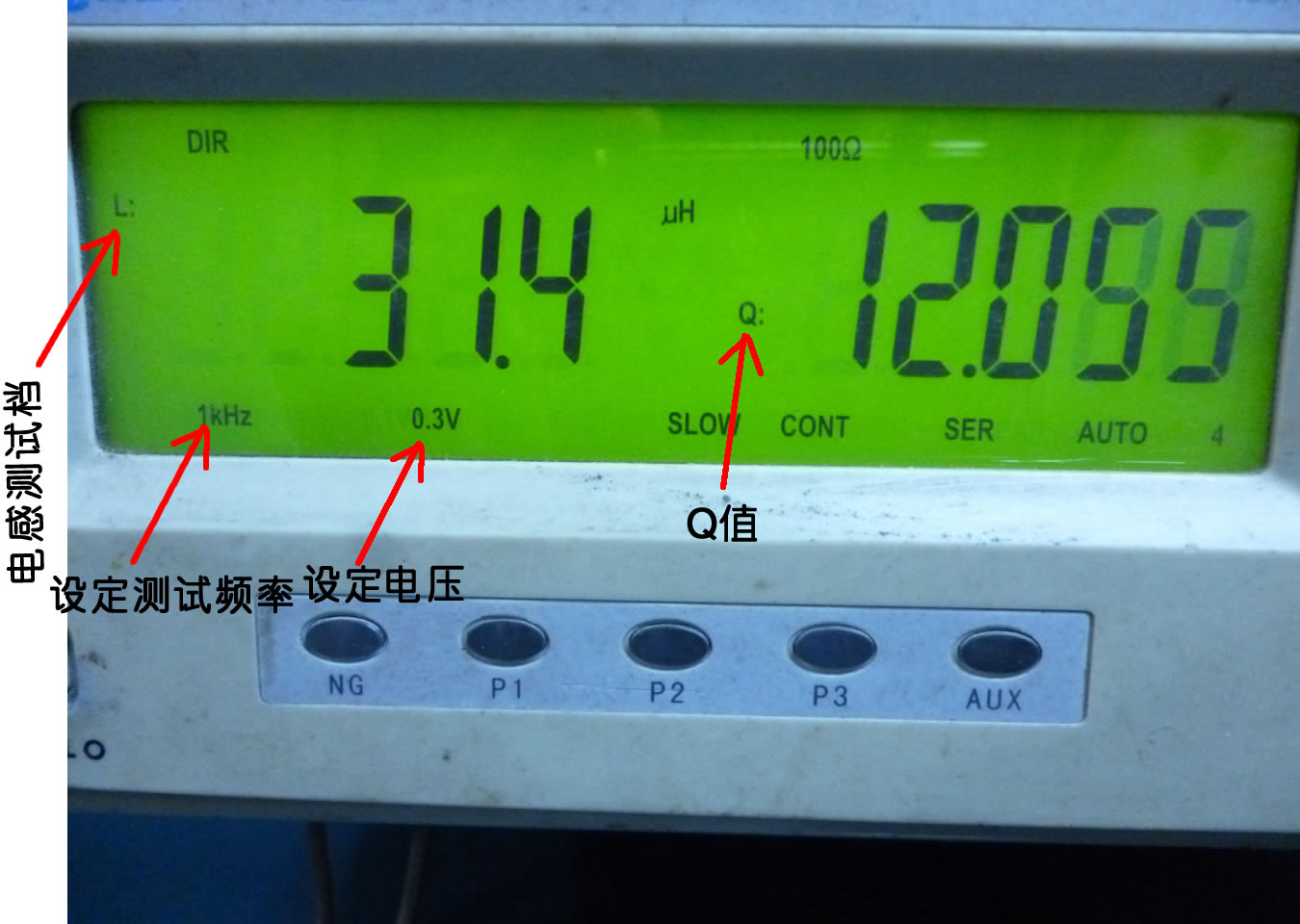

TH2810电感测量仪器显示介面

如上图:电感测量仪器设定如上参数:设定为L电感测试档位。一般没有特殊要求,设定测试频率为1K及测试电压为0.25V或0.3V

仪器调试步骤:

1)开机仪器自检后,设定测试电感步骤:仪器默认为C档,按PARA三次后,仪器进入L档测试。

2)设定测试电压条件步骤:仪器默认为1V , 按LEVEL一次,仪器设定为0.1V,按二次仪器设定为0.3V。

2)设定测试 频率条件步骤:仪器默认为1KHZ , 按FREQ一次,仪器设定为10KHZ,按二次仪器设定为100HZ,按三次仪器设定为200HZ。

3,将电感插入测试夹具:

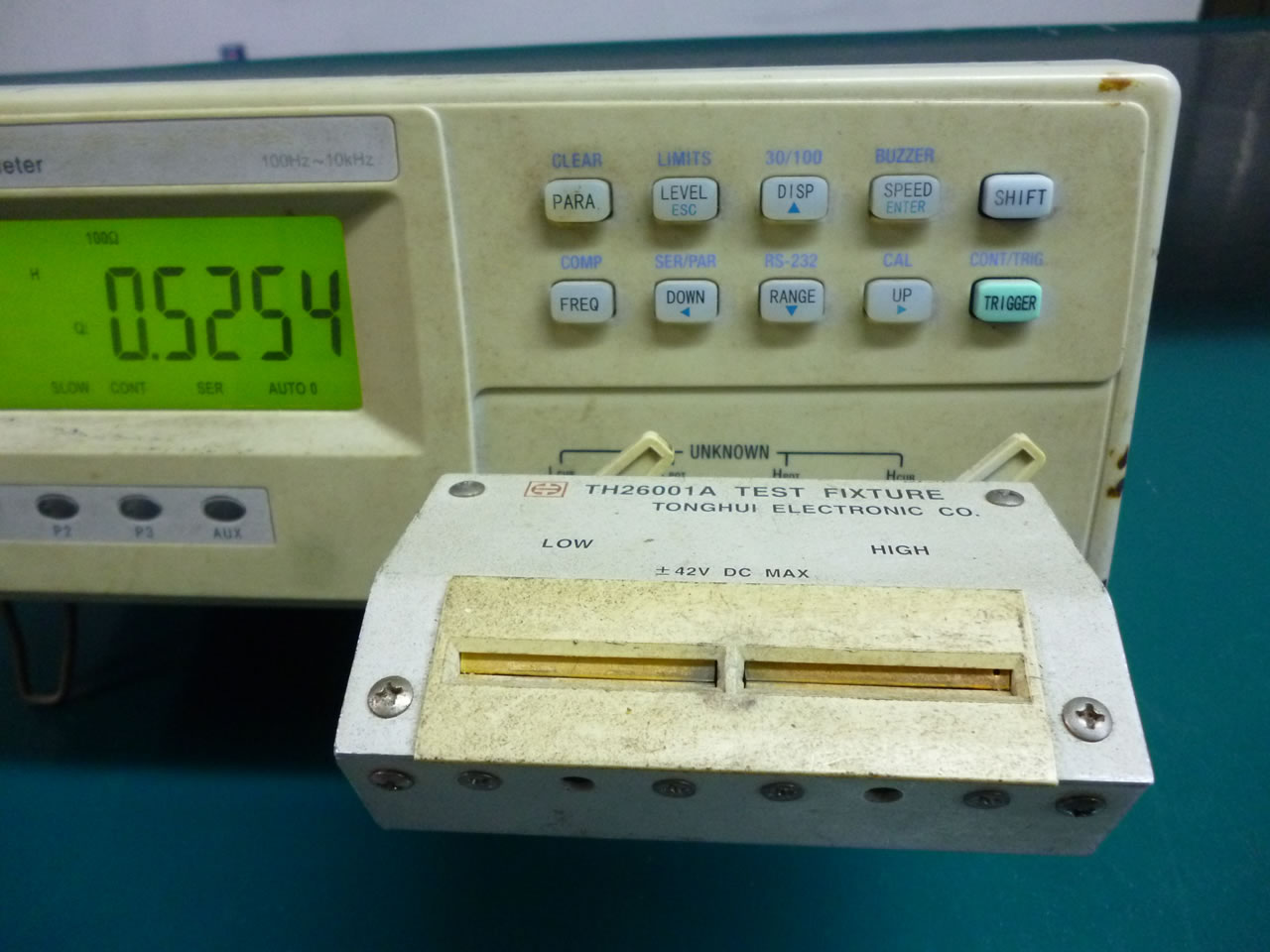

TH2810电感测量仪器控制面板及夹具

上图为电感测量仪器夹具,将电感装入此夹具,如果是贴片元件可选用贴片元件夹具。

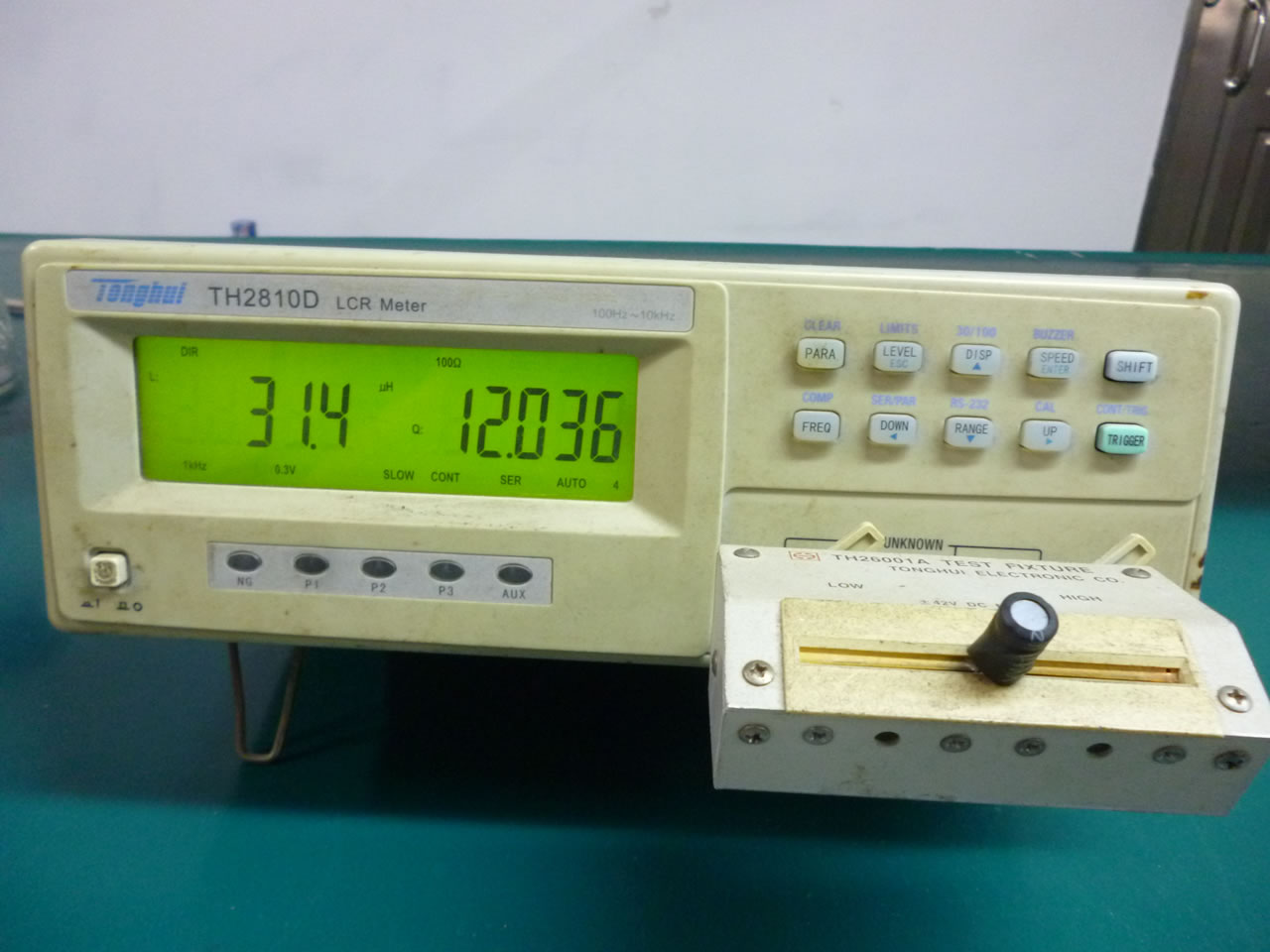

TH2810电感测量仪器

如上图电感不分极性插入夹具,在仪器左边显示屏上显示31.4,单位是UH,,可以看出此电感的电感量是31.4UH。

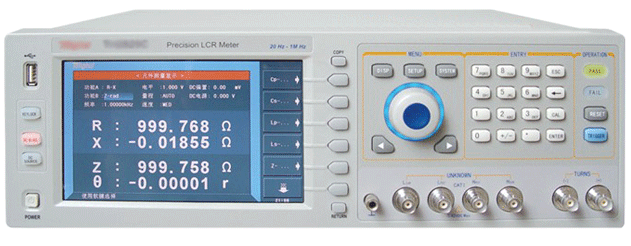

电感测试仪器 :型号:TH2829C

TH2829C电感测量仪器基本准确度:0.05%

测试信号频率达1MHZ 分辨率1mHZ,5位数频率输入设置。

最强大的信号源选择

10V/100mA可编程AC测试电平

10V/100mA可编程DC偏置电源

10V/50mA独立DC电压源

1A内部直流偏置电源

120A外部偏流源

最高达9ms/次的测量速度

可同时显示四种测量参数

连续曲线扫描/图形分析功能

测试参数:|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
