报警器升压三脚电感

发布时间:2017-09-19-50721

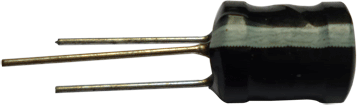

报警器升压三脚电感实物图片

产品型号:DR3W0406系列、PK3W0608系列、PK3W0810系列、PK3W0912系列、PK3W1016系列

产品名称:三脚电感

三脚电感特点:具有高功率及高磁饱和性,低阻抗、体积小的特点。

三脚电感应用用途:用于灯式,汽车产品上.高效率,低温升、报警器升压用、LED照明、烟雾报警器,门铃、迎宾感应器、防丢器、智能锁报警器电感,雾化器,香薰机,加湿器电感。

三脚电感常用规格系列:PK3W0406三脚电感系列、PK3W0608三脚电感系列、PK3W0810三脚电感系列、PK3W0912三脚电感系列、PK3W1016三脚电感系列。

带白条三脚电感区分三脚电感长脚


报警器升压三脚电感等效对等电路图:

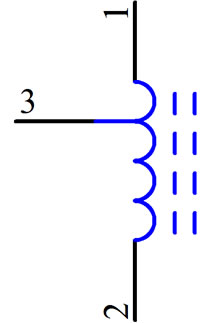

三脚电感等效对等电路图

三脚电感升压电路工作原理图1:

三脚电感升压报警电路图
三脚电感升压报警电路图1中电阻R1、电阻R2、电容 C1、电容C2四个元件组成限流滤波,
这四个元件可以根据据体的电路要求,适当的调节参数,
比如可以将电阻更成20欧或100欧,C1电容改成104等 ,减小升压电路跟驱动IC的相互干扰。
三脚电感升压报警电路中R3也是一个IC跟驱动之间的一个限流、降幅电阻,
三脚电感升压报警电路中Q2是驱动放大三极高,选用功率大一点,放大倍数大一点的三极管,

三脚电感升压报警电路中BZ1是压电蜂鸣片,压电蜂鸣片有二种,一种是有源压电蜂鸣片,另一种是无源压电蜂鸣片,此电路适合用无源压电蜂鸣片。

报警器三脚电感压电片接线图:

     压电片材质:目前比较常见的锗钛酸铅压电陶瓷片(PZT),是用锆、钛、铅的氧化物配制后烧结而成的。

    压电片效应:压电效应具有可逆性:若在压电陶瓷片上施以音频电压,就能产生机械振动,发出声响;反压电感。

    压电片特性:鉴于人耳对频率约为3kHz的音响最敏感,所以通常将压电陶瓷片的谐振频率f0设计在3kHz左右。考虑到在低频下工作,仅用一片压电陶瓷片难以满足频率要求,—般采用双膜片结构。

      考虑到在低频下工作,仅用一片压电陶瓷片难以满足频率要求,—般采用双膜片结构。

压电片有二个极接线时一根线接电源,一根线接三脚电感次级,如图1电气原理图所示。压电片实物接线如下图所示。

三脚电感升压电路工作原理

   三脚电感升压原理是利用电感的互感特性,将初级电能转化为磁能,磁能感应到次级时,次级将磁能再转换成电能,一系列的电磁转换过程,只要将初级设计成一个小感量,次级设计成一个大感量,当电感器流过一个交变的电流时,就可以达到一个升压的效果。

三脚电感驱动压电陶瓷片电路实例:三脚电感使用规格:PK3W0912-561K-983K-PVC

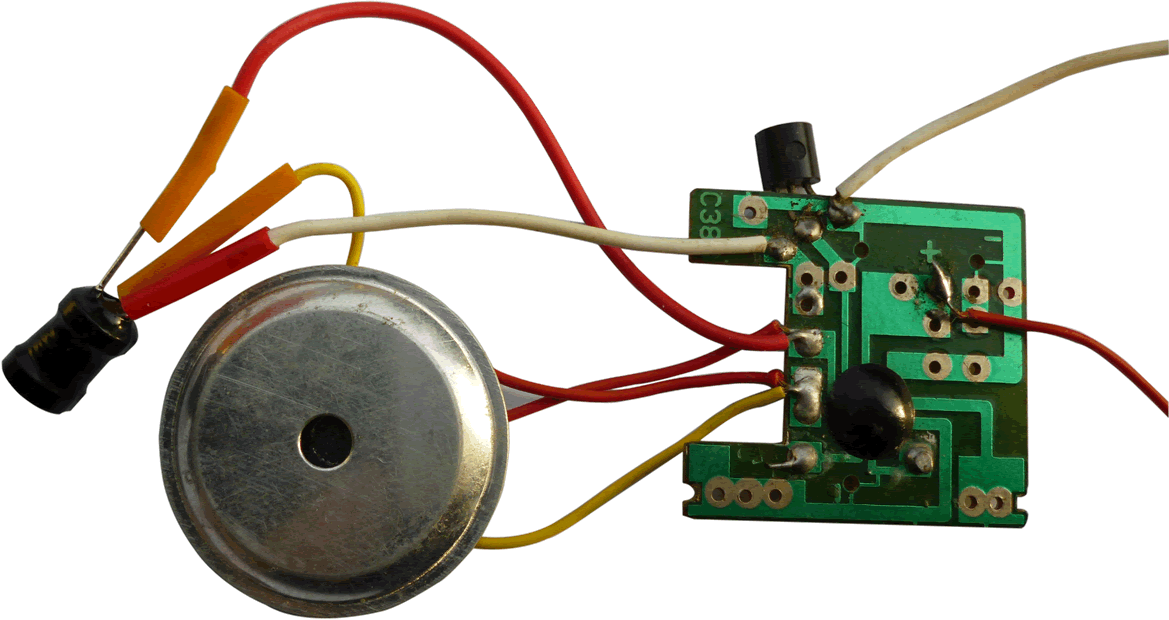

压电陶瓷驱动电路实物

影响三脚电感驱动报警器声音大小的因素:

1、压电蜂鸣片尺寸的大小,大的压电蜂鸣片振幅比较大声音可以大一些,常用的尺寸有27mm,35mm。

2、驱动三极管的功率要大一些,放大倍数大一点,有足够的驱动电流及驱动电压来驱动压电片,如可以用SS8050等, (SS8050  S8050二个看起来很像,一个带S跟带二个SS的是有区别的),用正品的三极管,效果会好一些,除了SS8050还可以用其它更好的三极管。

3、压电蜂鸣片要有蜂腔,蜂腔的设计比电路的设计更重要。设计得合理,可以质的提升声音DB数。

4、三脚升压电感的匝数比,及三脚升压电感的线径大小。压电片报警声音要达到二个条件 一个是驱动电压,一个是驱动电流。三脚升压电感的匝数比决定了升压的电压幅度。三脚升压电感的线径决定了驱动压电片的驱动电流,如果电流不够,则带负载能力小,拉低驱动电压从而影响声音大小。

如何区分三脚电感三个引脚以及三脚电感具体的电路实物接法可以点击:"三脚电感引脚长脚区分,接法图"http://www.gladsum.com/article/201103051236.html 做为参考.

三脚电感电路资料下载:

东莞欣永三脚电感厂是专业生产报警器升压三脚电感器的生产厂家,提供报警器升压三脚电感样品、资料。批发三脚电感,提供三脚电感价格。推荐报警器三脚升压电感电路图。 介绍三脚升压电感升压原理。三脚升压电感符合ROHS环保要求。批发三脚电感找欣永三脚电感厂,提供优质的三脚电感元件。以及优惠的价格。
