工字电感磁芯规格特性

发布时间:2014-11-29-6815

工字电感磁芯,是一种良好的软磁材料,在通电后电感线圈产生磁场,磁芯马上磁化,断电后,磁芯马上退磁。工字磁芯的的软磁材料有镍锌也有锰锌。镍锌u值低,抗饱和能力强、卷数多。锰锌u值高抗饱和能力弱些需卷数少,最常用的以镍锌材质的工字电感磁芯为主。
工字电感磁芯常用尺寸:
3*4.5  直径3mm 高度4.5mm;4*6     直径4mm 高度6mm;5*7     直径5mm 高度7mm;6*8     直径6mm 高度8mm;6*10   直径6mm 高度10mm;8*8     直径8mm 高度8mm;8*10   直径8mm 高度10mm;9*12   直径9mm 高度12mm;10*8   直径10mm 高度8mm;10*10 直径10mm 高度10mm;10*12 直径10mm 高度12mm;10*16 直径10mm 高度16mm;14*15 直径14mm 高度15mm;16*18 直径16mm 高度18mm;18*22 直径18mm 高度22mm

工字电感磁芯规格特性:交流初导率、相对损失、导磁率相对温度系数、居里温度、饱和磁束密度、矫顽磁力、殊留磁束密度

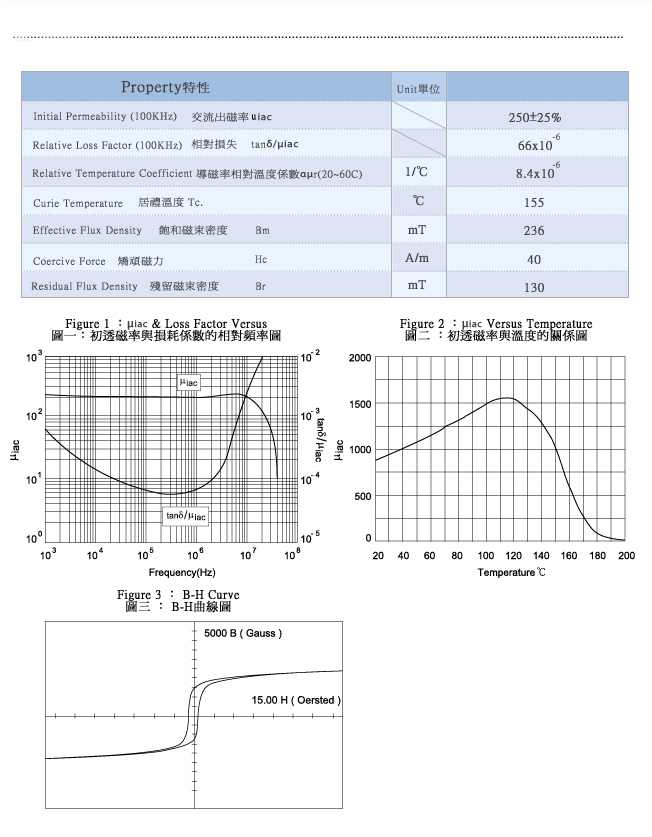

工字电感磁芯规格特性

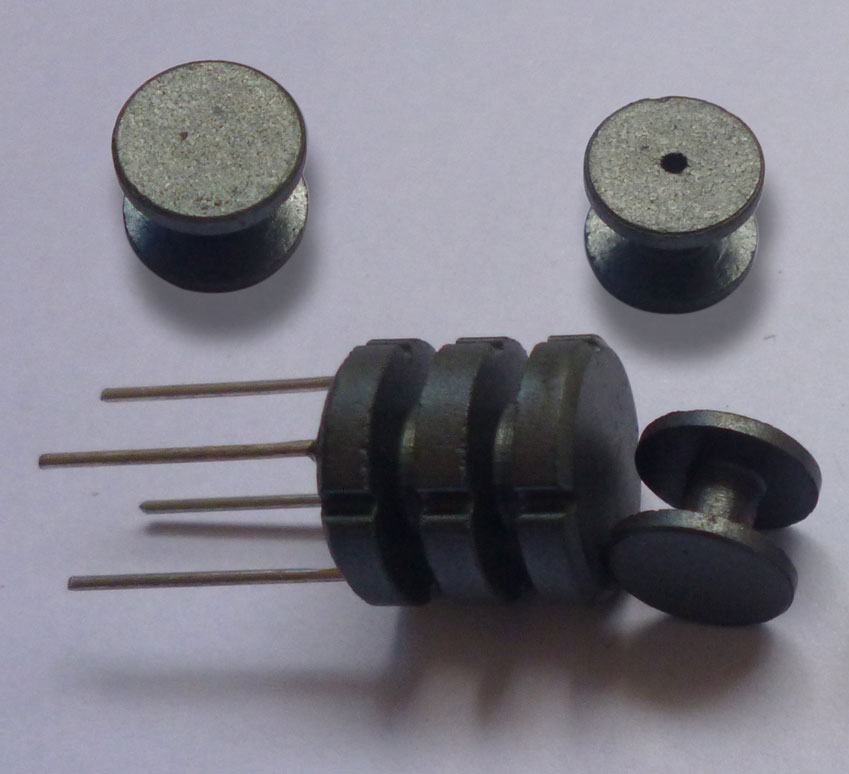

工字电感磁芯图片
