磁导率

发布时间:2012-08-28-9843

在磁学中,磁导率代表材料导通磁通的能力。在给定磁感应强度的情况下,磁导率的大小是磁心材料能够被磁化到这个磁感应强度难易程度的量度。它的定义是磁通密度B对磁场强度H的比值,制造厂商给出的磁导率单位是高斯每奥斯特。



磁导率=B/H(Gs/Oe

在cgs单位制中真空的绝对磁导率µo是1(Gs/Oe),即

cgs:µo=1,Gs/Oe=T/Oe*'10四次方

MKS::µo=0.4π*10负8次方(H/m)

当如图1所示相对于H点B时,所得到的曲线被称为磁化曲经。这些曲线是理想化的,磁性材料被完全退磁,然后,逐渐增加磁场强度来画磁通密度。在任何给定点曲线的斜率给出了该点的磁导率。对于典型的B-H曲线可以画出其磁导率曲线,如图2所示。由于磁导率不是常数,因此,它的值只能针对给定的B或H来描述。带磁性材料的电感,磁导率不同直接影响电感量的大小

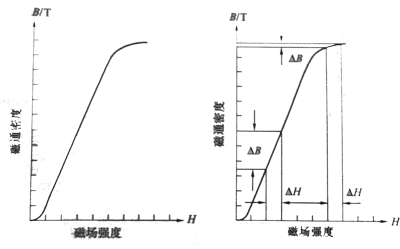

磁化曲线

图1  磁化曲线

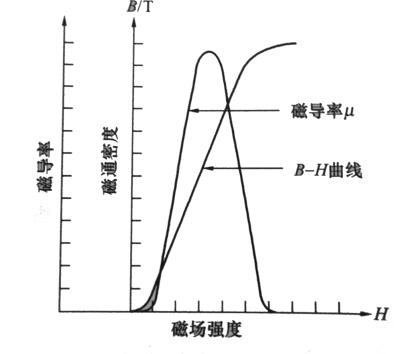

磁导率µ沿磁化曲线的变化

图2 磁导率µ沿磁化曲线的变化

现在有许多不同的磁导率,它们每一个都用符号µ的不同下标来指明

µo:绝对磁导率,用真空中磁导率来定义。

µi:初如磁导率, 如图3。

 初始磁导率

图3 初始磁导率

µ△:增量磁导率,是具有附加直流磁化情况下,一定磁通密度的峰—峰值相对应磁化曲线的斜率。如图4所示

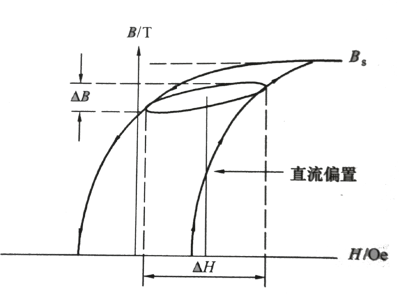

增量磁导率

图4 增量磁导率

µe:有效磁导率

µr:相对磁导率

µn:正常磁导率

µmax:最大磁导率

µp:脉冲磁导率

µm:材料磁导率

µ1:初始磁导率,是初如磁化曲线在原点的斜率。它是在很小的磁感应强度范围内测量的,如图3所示。
