平面电感线圈设计

发布时间:2012-08-17-3807

平面电感线圈的设计方法与传统电感器相同。平面电感线圈采取与平面变压器同样的平面磁心和印制电路板绕制技术。其主要的不同是电感器会有气隙以防止直流(DC)电流使磁心过早饱和。通常平面磁元件工作在比较传统高一点儿的温度下,主要是要校核最大工作温度最大工作磁通的大小。

在任何开气隙的铁氧华电感器中,边缘磁通都可能是严重的,而对于平面电感线圈的结构,因为如图中的示的印制电路板张组的缘故,就更是如此。当磁通穿过铜线组时,产生涡流,产生热点,降低了整个的效率。采用印制电路板绕组(平面轨线)使涡流增加了自由的空间,导致的损失可能非常有害。

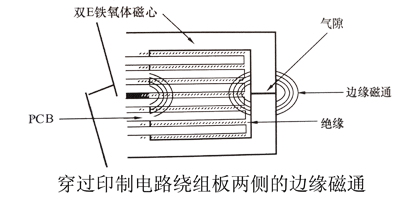

穿过印制电路绕组板两侧的边缘磁通
