100uH,3A,适用于LM2576电感(PK1415-101K-3A)

发布时间:2014-02-06-8175

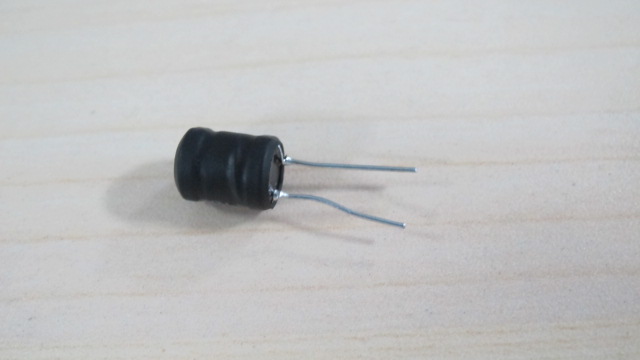

100uH 3A电感图片

100uH,3A,适用于LM2576电感(PK1415-101K-3A)

电感量:100UH

耐电流:3A

内阻:0.06Ω

LM2576 概述

        LM2576 是降压型开关稳压器,具有非常小的电压调整率和电流调整率,具有 3A 的

    负载驱动能力,LM2576 能够输出3.3V、5V、12V、15V 的固定电压和电压可调节的可调

    电压输出方式。

LM2576 应用时比较简单且外围元件较少,内置频率补偿电路和固定频率振荡器。

LM2576 系列产品的开关频率为52KHz,所以应用时可以使用小尺寸的滤波元件。

LM2576 可以高效的取代一般的三端线性稳压器,它能够充分的减小散热片的面积,

    在一些应用条件下甚至可以不使用散热片。

        在规定的输入电压和输出负载的条件下,LM2576 输出电压的误差范围为±4 %;振荡器的振荡频率误差范围为±10%;典型的待机电流为 50 μA,芯片内置过流保护电路和过热保护电路。

LM2576 特点

■ 3.3V、5V、12V、15V 的固定电压输出和可调节电压输出

■ 可调节电压输出的范围为 1.23V到30V,其线性调整率和负载调整率最大可以有±4 %的误差。

 ■ 负载电流达到3A

■ 输入电压达到 36V

■ 只需四个外围元件

■ 内置固定频率为52kHz 的振荡器

■ 高效率

■ 内置过热保护电路和过流保护电路

L电感量选择:

所有的开关调节器都有两种基本的工作方式:即连续型和非连续型,两者之间的区别主要在于流过电感的电流不同,即电感电流若是连续的则称为连续型;若电感电流在一个开关周期内降到零则为非连续型。每一种工作模式都可以影响开关调节器的性能和要求。当负载电流下,连续型工作模式具有好的工作特性且能提供较大的输出功率、较小的峰峰值电流和较小的纹波电压。一般应用时可根据下面公式进行电感的选择: (电压单位:V        电流单位:A)

                         L=(5~10)*{ Vo/(100*Io)}*(1- Vo/Vin )mH
