环形电感

产品型号：T633 T844 T953 T100605系列立式卧式环形电感

产品名称：环形电感

产品特点：
1、工作频段阻抗小，干扰频率阻抗大。
2、高导磁率，低损耗，电感量可从几微亨至几百毫亨 ，最大工作电流可达几十安培。
3、电感值稳定，热稳定性好。
4、饱和电流大，漏磁小，环保无铅产品

2、应用
 ·开关电源抑噪滤波器；
 ·电源线和信号线静电噪音滤波器；
 ·变换器和超声设备等辐射干扰抑制器。

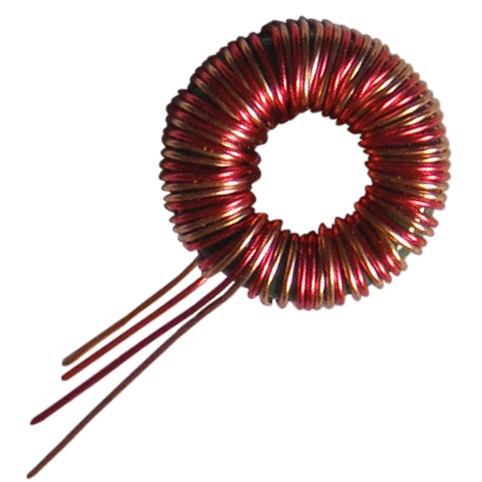

相关环形电感图片：

共模电感图片100uH 2A 环形电感磁环电感图片磁环电感另一种款式图片     共模电感

形状及尺寸

环形电感尺寸示意图片

规格

ФA

ФC

B

TC3026

7.80

3.84

3.25

TC3726

9.53

5.21

3.25

TC4426

11.20

5.82

4.04

TC5026

12.70

7.70

4.83

TC5026B

12.70

7.70

6.35

TC6826

17.50

9.40

6.35

TC6826A

17.50

9.40

9.53

TC8026

20.20

12.60

9.53

TC9026

20.20

14.00

7.42

TC9426

22.90

14.20

11.10

TC10262

23.90

14.50

11.10

TC13026

26.90

19.80

11.10

TC13226

33.00

17.80

14.50

TC15726

33.00

24.10

6.35

TC03750

39.90

4.75

6.35

TC03750G

9.52

4.75

6.35

TC03751

9.52

4.75

6.35

TC03751G

9.52

4.75

6.35

TC06250G

15.88

8.89

4.70

东莞市欣永电子科技有限公司专业生产环形电感，提供环形电感服务支持，产品符合RoHS要求，品质保障。
