UU9.8,UU10.5,UU16共模电感

发布时间:2015-11-09-13285

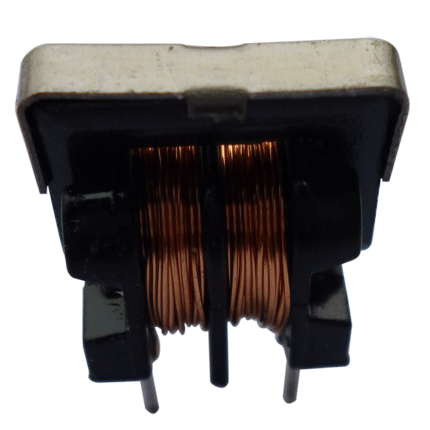

UU9.8,UU10.5,UU16共模电感实物图片

产品型号:UU9.8;UU10.5;UU16系列立式卧式共模电感器

产品名称:UU9.8共模电感、UU10.5共模电感、UU16共模电感

产品特点: 1、分立式、卧式二种款式,可以适用于不同空间需求。2、体积小,引脚固定,宜于PCB板插件组装。3、耐大电流。

共模电感主要用在交流电源的EMI杂讯抑制用途,消除低频的共模杂讯。。

常用规格:UU9.8系列、UU10.5系列、UU16系列。

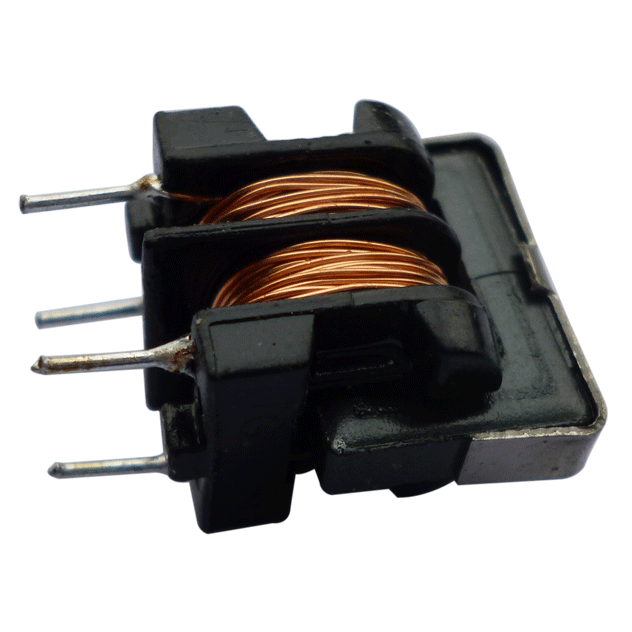

uu9.8共模电感横放实物图

尺寸:

共模电感尺寸示意图片

name A B C D E G H
UU9.8 15.60 4.0±1.0 8.0±0.5 10.6 0.6±0.5 7.0±0.5 16.0
UU9.8-卧式 15.60 4.0±1.0 8.0±0.5 14.8 0.6±0.5 7.0±0.5 12.5
UU10.5 17.30 4.0±1.0 13.0±0.5 16.0 0.7±0.5 10.0±0.5 21.0
UU16 23.00 4.0±1.0 13.0±0.5 18.5 0.7±0.5 10.0±0.5 23.0
UU16--卧式 22.60 4.0±1.0 13.0±0.5 23.5 0.7±0.5 10.0±0.5 18.5

共模电感封装尺寸下载页面

uu10.5 20mH共模电感

东莞市欣永电子科技有限公司专业生产UU9.8,UU10.5,UU16共模电感,提供UU9.8~UU16共模电感服务支持,产品符合RoHS要求。
