六孔磁珠

发布时间:2013-01-07-6400
六孔磁珠实物图片

产品名称:R6H六孔磁珠
产品特点:1.体型小,中等大,小电流(达3A),大阻抗值,有效抑制EMI电磁波。
             2.阻抗值:200欧姆到1000欧姆之间.
             3.镍锌氧化磁芯.
             4.镀锡线.
             5.频率:1MHZ到300MHZ.

产品应用:1.电源讯号过滤
             2.高频交连滤波.

六孔磁珠常用规格:R6H-1.5T六孔磁珠、R6H-2T六孔磁珠、R6H-2.5T六孔磁珠、R6H-3T六孔磁珠、R6H-1.5*2T六孔磁珠

R6H六孔磁珠绕线示意图:

六孔磁珠绕线示意图

选用磁珠的时候应注意以下几点:1、磁珠在100MHZ时最大的阻抗值,一般在应用磁珠的时候,都是以此值作为选用的重点参考。2、磁珠应用时候的最大额定电流。在选用的时候,这个参数作为些重点,电路工作电流一定要小于器件额定工作电流,不然容易损坏。

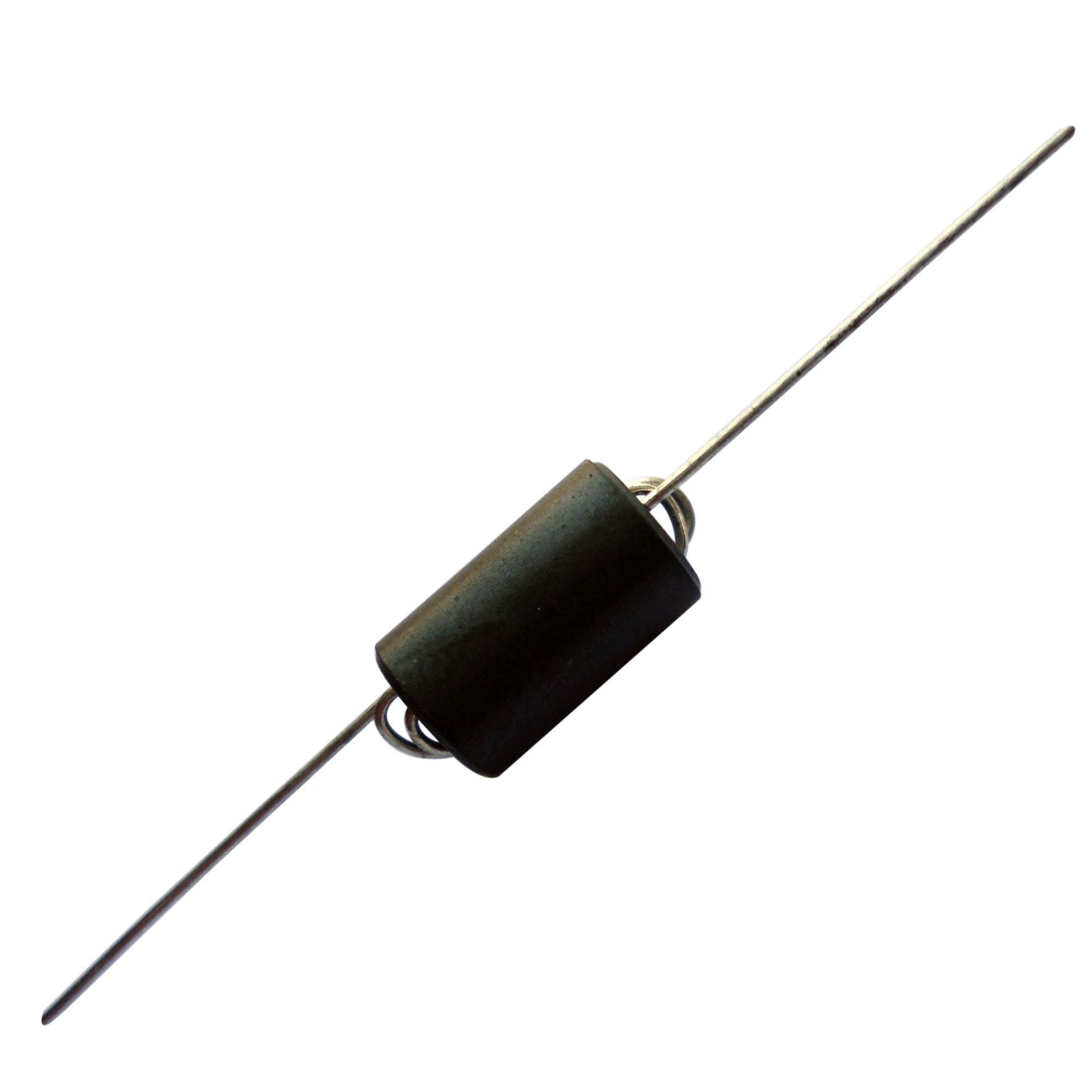

R6H-2.5T六孔磁珠

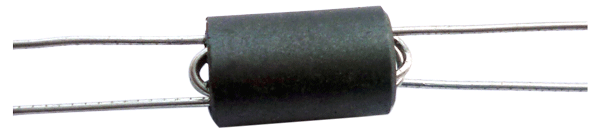

R6H-1.5T*2六孔磁珠实物图片

六孔磁珠的作用:抗干扰,用于EMC电磁兼容认证。六孔磁珠在高频损耗非常大,具有很高的导磁率,使电感的线圈绕组之间在高频高阻的情况下产生的电容最少,当磁珠中有电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大的衰减。对于抑制电磁干扰用的铁氧体,最重要的性能参数为磁导率μ和饱和磁通密度Bs。它的等效电路为一个电感和一个电阻串联,两个元件的值都与磁珠的长度成比例。当导线穿过这种铁氧体磁芯时,所构成的电感阻抗是随着频率的升高而增加。高频电流在其中以热量形式散发。在低频段,阻抗由电感的感抗构成。低频时R很小,磁芯的磁导率较高,因此电感量较大,L起主要作用,电磁干扰被反射而受到抑制,并且这时磁芯的损耗较小.整个器件是一个低损耗,高Q特性的电感。这种电感容易造成谐振.因此在低频段有时可能出现使用铁氧体磁珠后,干扰增强的现象。在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减校这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加。当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。

R6H六孔磁珠资料下载:

东莞市欣永电子有限公司专业生产销售提供六孔磁珠,提供六孔磁珠资料,品质保证,服务快捷。
