空心电感

发布时间:2015-05-01-8397

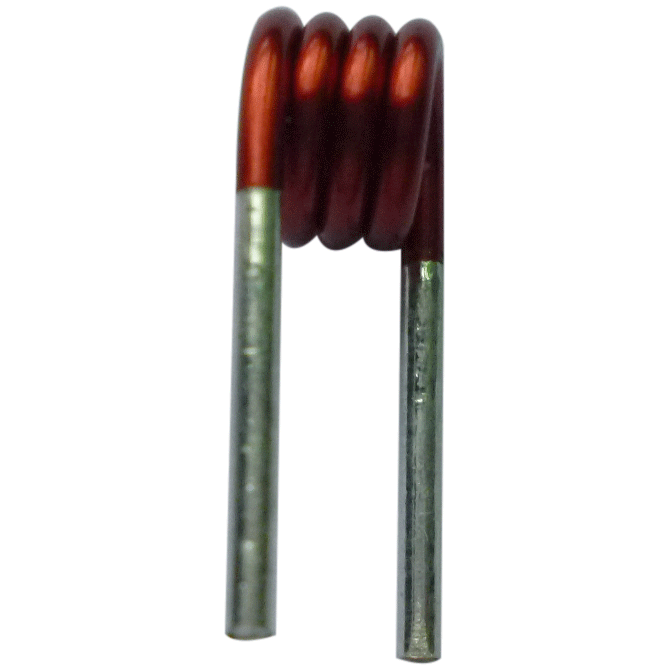

空心电感实物图片

产品名称:空心电感

空心电感与磁芯电感对比如下图,空心电感没有骨架,自体成形,可以是圆形也可是方形,同样也以为异形,典形的空心电感造型,多为内径为圆形,其主要特点就是结构简单,制作方便,电感量低,适用工作频率宽,高、低频均可。若想要制作高感量空心电感,制作难度相对要高一些,绕制的圈数要特别多。相比磁芯电感体积要大很多。

空心电感 VS磁芯电感

             空心电感                                      磁芯电感

空心电感 VS磁芯电感

             空心电感                                        磁芯电感

空心电感的磁电作用
如果一条直的金属导线通过电流,那么在导线周围的空间将产生圆形磁场。导线中流过的电流越大,产生的磁场越强。
如果将一条长长的金属导线在一个空心筒上沿一个方向缠绕起来,形成的物体就成了一个空心电感。如果使这个空心电感通电,通电以后,空心电感的每一匝都会产生磁场,磁场的方向如下图中的圆形箭头所示。那么,在相邻的两匝之间的位置,由于磁场方向相反,总的磁场相抵消;而在空心电感内部和外部,每一匝线圈产生的磁场互相叠加起来,最终形成了下图所示的磁场形状。也可以看出,在空心电感外部的磁场形状和一块磁铁产生的磁场形状是相同的。而空心电感内部的磁场刚好与外部的磁场组成闭合的磁力线。在下图中,空心电感表示成了上下两排圆,好象是把空心电感从中间切开来。上面的一排中有叉,表示电流从荧光屏里面流出;下面的一排中有一个黑点,表示电流从外面向荧光屏内部流进。



空心电感产品应用:
1.信号发射装置
2. 信号接收装置.
3. 电源滤波及扼流.
4. 其他杂讯滤波.
5. 需要高频带和高Q系统

空心电感常用规格:

T1.2
X
10
X
9T
-
R
(1)

(2)

(3)

( 4)
(5)

表示方法:线径大小+线圈内径+圈数+脚长+绕线方向+出脚方式

空心电感尺寸图



空心线图的相关图片。


东莞市欣永电子有限公司专业生产空心电感,是一家专业的的空心电感生产厂家,产品全环保制程工艺,公司所生产的空心电感均符合欧盟环保标准。产品结构简单,性能卓越,工作频率可达10G,最大允许电流高达50安培,可依客户要求设计生产。

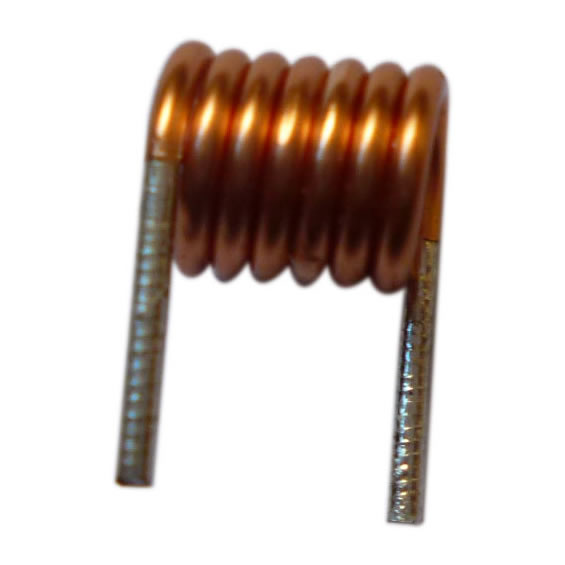

0.8*5*1.5T空心电感

线径:0.8mm 内径5mm;圈数:1.5圈;引脚长度:6mm

1.2*4*4T

线径:1.2mm 内径4mm;圈数:4圈;引脚长度:11mm
