电感的自感现象

由于流过线圈本身的电流发生变化而引起的电磁感应叫自感应,简称自感。

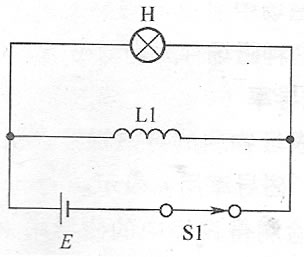

图1所示电路可以说明电感的自感现象。电路中的E是电源,H是白炽灯,L1是线圈(线圈的电阻很小,远小于白炽灯的电阻),s1是开关。当开关Sl刚接通时,由于L1的电阻远小于白炽灯的电阻,所以电流只流过L1所在支路,没有电流流过白炽灯,这样白炽灯不亮。但是当开关S1突然断开时,白炽灯却突然很亮后熄灭,这一现象称为自感现象。
这一现象是因为开关断开时,Ll中的磁通突然从有突变到零,这时L1两端要产生感应电动势,这一感应电动势加在白炽灯的两端,使白炽灯突然很亮。
关于自感说明以下几点
(1)由自感产生的电动势称为自感电动势,简称自感电势。
(2)自感电动势与线圈本身的电感量成正比关系:线圈电感量是线圈的固有参数,电感量用L表示。L与线圈匝数和结构等情况有关。
(3)自感电动势还与线圈中电流的变化成正比关系.当L一定时,电流变化愈快,自感电动势愈大,反之则小。
(4)对某一个具体线圈而言,L的大小反映了线圈产生自感电动势的能力。自感系数定义是,当一个线圈流过变化的电流时,电流产生的磁场使每匝线圈具有的磁通叫自感磁通,整个线圈具有的磁通称为自感磁链,将线圈中通过单位电流所产生的自感磁链称为自感系数。

自感现象示意图

自感现象示意图

图1
