磁芯

发布时间:2011-01-01-2016

        多数材料是磁通的不良导体,它们的磁导率都很低,真空的磁导率是1.0。非导磁材料,如空气、纸、和铜,具有同样数一级的磁导率。有一些材料,如铁、镍、钴和它们的合金具有高的磁导率,往往达到几百或几千。为了使如图1所示。

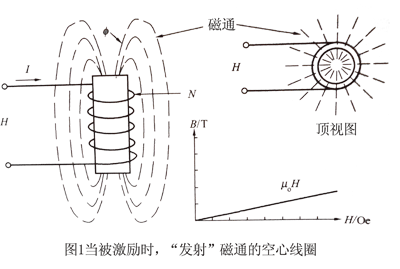

当被激励时,“发射”磁通的空心线圈

       在空心线圈磁性能得到改善,可以引入一个磁心,如图2所示。在空心电感中放入一个磁芯的优点除了其磁导率高以外,是其磁路长度(MPL-magnetic path length)明确了。除了最靠近线圈的地方,磁通基本上限限制在磁芯中。在磁芯进入饱和,经圈又恢复到空心状态之前,磁性材产中能够产生多少磁通是有一个界限点如图3所示。

磁心的引入被驱动进入饱和的磁心
