共模和差模电感电路

发布时间:2012-08-03-2260

         所谓共模信号主就是两个大小相等、方向相同的信号。所谓差模信号就是两个大小相等、方向相反的信号。

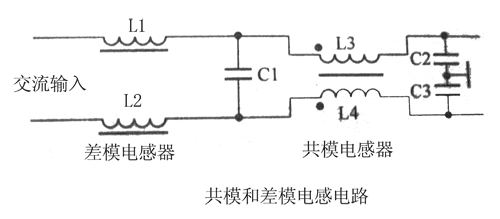

           如图所示是共模和差模电感器电路,这也是开关电源交流市电输入回路中的EMI滤波器,电路中的L1、L2是差模电感器,L3和L4为共模电感器,C1为X电容,C2和C3为Y电容。该电路输入220V交流市电,输出电压加到整流电路中。

共模和差模电感电路
