功率电感封装

发布时间:2010-12-25-6204

功率电感封装

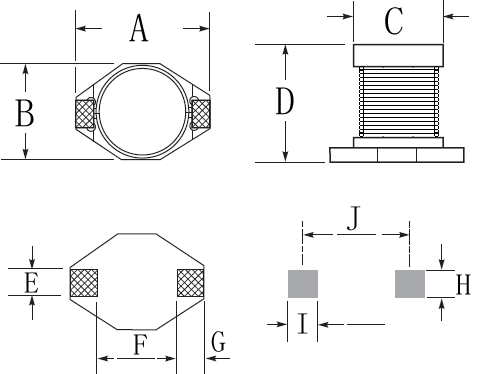

SHAPES AND DIMENSIONS(形状及尺寸)
(Unit:m/m)

尺寸图表:

Type型号

A(max)

B(max) C(max) D(max) E(max) F(max) G(max)
CDR1608 6.6 4.45 2.92 3.94 1.27 4.32 1.02
CDR1813 8.89 6.1 4.7 4.8 3.0 5.0 1.18
CDR3308 12.95 9.4 3.0 8.38 2.54 7.62 2.54
CDR3316 12.95 9.4 5.21 8.38 2.54 7.62 2.54
CDR3340 12.95 9.4 11.43 8.38 2.54 7.62 2.54
CDR5022 18.54 15.24 7.11 12.7 2.54 12.7 2.54
CDR1813H 8.89 6.10 5.1 5.0 2.6 4.06 1.91
CDR3316H 13.21 9.91 5.1 6.35 3.6 4.06 1.52
CDR1608H 22.35 16.26 13 8.0 8.0 8.64 3.18

东莞市欣永电子有限公司为你提供功率电感封装 ,功率电感封装 介绍等资料.
