卧式工字电感尺寸

发布时间:2010-10-17-3427

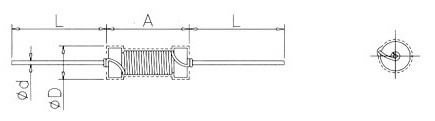

卧式工字电感尺寸图
SHAPES AND DIMENSIONS(形状及尺寸)
(Unit:m/m)

卧式工字电感尺寸列表

 型号规格

电感外径

电感体长度

引脚直径

RW0306

5.0mm Max

10.0mm Max

0.80+0.05mm

RW0310

5.0mm Max

15.0mm Max

0.80+0.05mm

RW0312

5.0mm Max

18.0mm Max

0.80+0.05mm

RW0408

6.0mm Max

12.0mm Max

0.80+0.05mm

RW0410

6.0mm Max

15.0mm Max

0.80+0.05mm

RW0415

6.0mm Max

20.0mm Max

0.80+0.05mm

RW0515

7.0mm Max

20.0mm Max

0.80+0.05mm

RW0518

7.0mm Max

23.0mm Max

0.80+0.05mm

RW0520

7.0mm Max

25.0mm Max

0.80+0.05mm

RW0522

7.0mm Max

27.0mm Max

0.80+0.05mm

RW0615

8.0mm Max

20.0mm Max

0.80+0.05mm

RW0620

8.0mm Max

25.0mm Max

0.80+0.05mm

RW0630

8.0mm Max

35.0mm Max

0.80+0.05mm

东莞市欣永电子有限公司为你提供卧式工字电感尺寸,卧式工字电感尺寸图介绍等资料.
