绕线贴片电感封装

发布时间:2010-10-17-4303

绕线贴片电感封装

SHAPES AND DIMENSIONS(形状及尺寸)
(Unit:m/m)

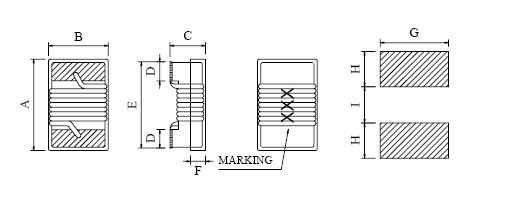

绕线贴片电感封装图



绕线贴片电感封装列表

TYPE A(max) B(max) C(max) D E F G H I

WI0402

1.10 0.60 0.65 0.25 1.00   0.66 0.36 0.46
WI0603 1.8 1.12 1.02 0.33 1.52 0.51 1.02 0.64 0.64
WI0805 2.29 1.73 1.42 0.5 2.03 0.51 1.78 1.02 0.76
WI1008 2.92 2.79 2.20 0.5 2.43 0.51 2.54 1.02 1.27

东莞市欣永电子有限公司为你提供绕线贴片电感封装图,绕线贴片电感封装图等资料。
