贴片排珠封装

发布时间:2010-10-05-2397

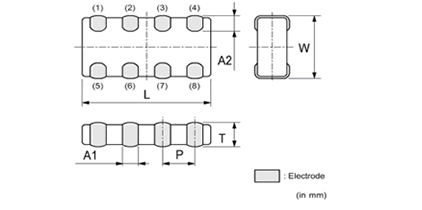

贴片排珠封装图:

shapes and dimensions 形状与尺寸in:mm(供PCB layout参考)

贴片排珠封装layout图

贴片排珠封装列表

TYPE
系列

L长
(m/m)
W宽
(m/m)
T厚
(m/m)
A1焊盘宽
(m/m)
A2焊盘宽
(m/m)
脚间距
P(m/m)
321608 3.2±0.2 1.6±0.2 0.8±0.2 0.4±0.15 0.3±0.2 0.8±0.1
201005 2.0±0.15 1.0±0.15 0.45±0.05 0.25±0.15 0.25±0.15 0.5±0.1
